適用范圍：
WZ型雙效強制外循環蒸發器--廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮。特別適用于熱敏性物料，在真空條件下進行底溫連續濃縮，也可用于酒精回收。
系統組成：
雙效加熱器、雙效蒸發分離器、冷凝器(混合式或表面式)、雙效強制循環泵、各種料液輸送泵、真空泵、冷凝水泵、操作平臺、電器儀表控制柜及界內管道閥門等組成。
主要特點：
1. 設備相對處理的物料特性適應范圍廣。其中主要針對蒸發過程容 易結垢的物料、蒸發過程有晶體析出的物料、隨著濃縮濃度提高，粘度相 應增加的物料、有不溶性固形物的物料等；
2. 在蒸發過程中，物料加熱通過強制循環，在管內流動速度快、受熱均勻、傳熱系數高、并可防止干壁現象。
3. 料液通過強制循環泵快速經加熱器加熱，頂部出來直接切線式進入蒸發分離器，汽液分離效果好。
4. 物料通過設備蒸發濃縮，抽真空低溫蒸發濃縮，加上連續式進出料，加熱蒸發時間短，適應于食品醬料物料的熱敏性蒸發濃縮。
5. 設備結構緊湊、占地面積小，布局流暢、操作方便、性能穩定等。
6. 設備可配置自動化系統，實現進料量自動控制，加熱溫度自動控制，出料濃度自動控制，還可配備突發停電、故障時對敏感性物料的保護措施，其它安全、報警等自動化操作、控制。
技術參數：
項目\指標 | WZ-250 | WZ-500 | WZ-750 | WZ-1000 | WZ-1500 | WZ-2000 |
蒸發量 Kg水/h | 250-300 | 500-600 | 750-860 | 1000-1200 | 1500-1700 | 2000-2200 |
缸內真空度(Mpa) | 一效：-0.06～-0.07 二效：-0.07～-0.085 | |||||
蒸汽壓力(Mpa) | 0.05-0.2 | |||||
冷卻水壓力(Mpa) | 0.25-0.3 | |||||
加熱面積(m2) | 3 | 5.4 | 8 | 11 | 17.6 | 22 |
耗氣量(kg/h) | 300-350 | 550-660 | 850-900 | 1200-1300 | 1700-1900 | 2200-2400 |
重量 | 360 | 750 | 1000 | 1250 | 1600 | 2000 |

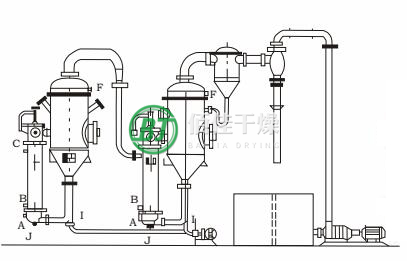

設備流程圖：
